VLSI DFM - Redundant Via Insertion
參考清大麥偉基老師課程講義
Redundant Via Insertion
一個 IC 有幾十億個 via，任何一個掛掉，整個 IC 也會掛掉

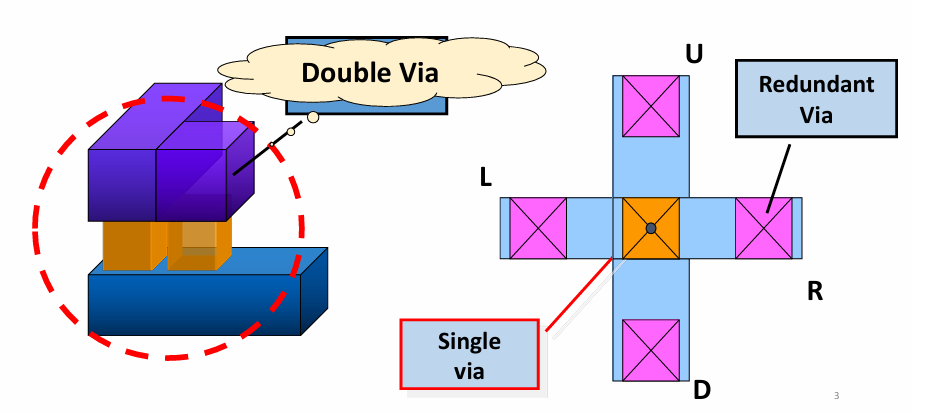

Redundant Via
可以讓上下兩層 metal 凸出來一個，多塞一個 via 進去，這樣就算其中一個 via 掛掉，還有另一個 via 可以通電，增加 Reliabllity。多出來的 metal 也要考慮 Design Rule。
Post-Routing Double Via Insertion (DVI)
輸入一個已經繞線好、 via 也打好的設計，目標是取代原本單一的 via，插入兩個 via，越多越好

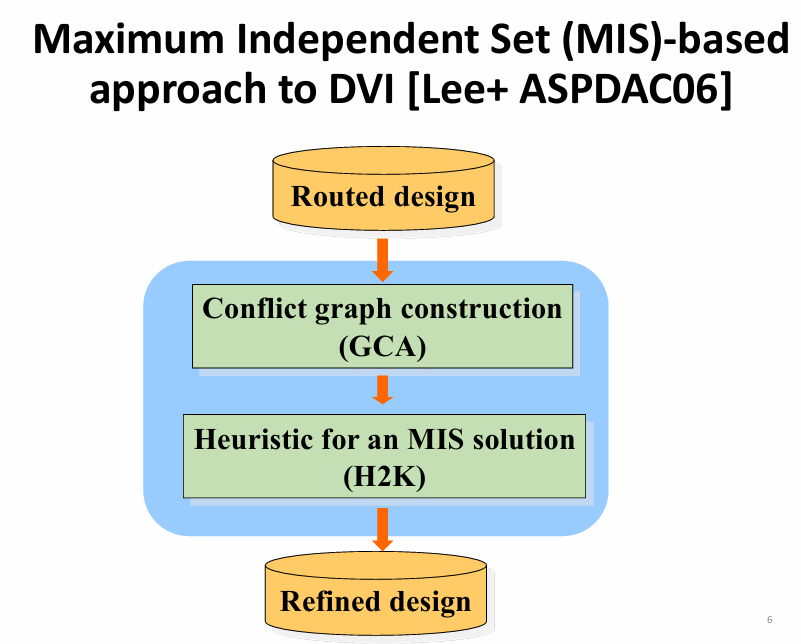

Maximum Independent Set (MIS)-based approach to DVI
把 DVI 問題轉換成 MIS 問題，找出最大的獨立集合，然後把這些 via 插入進去

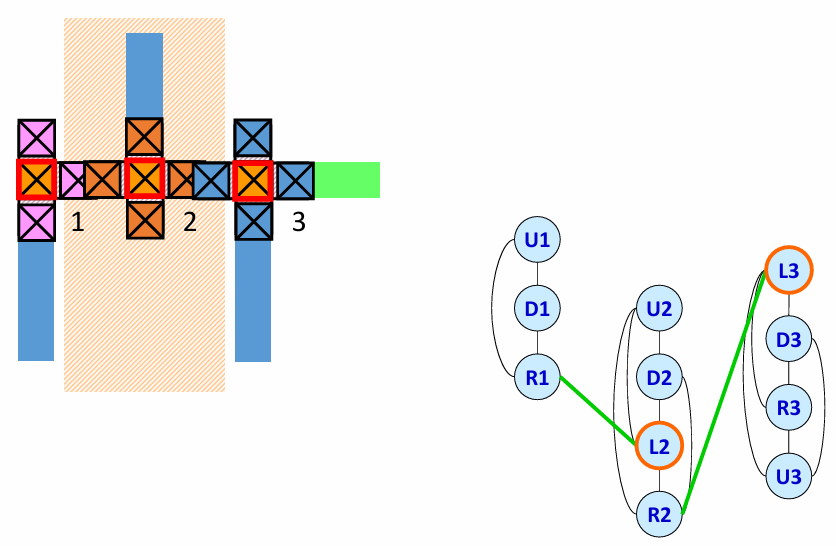

Conflict Graph Construction
Feasible Candidate Via 會變成 Graph 裡面的 Node，如果兩個 via 有 via conflict，就會有一條 Edge
- 如果原本有的兩個 Single Via，他們長出的 Double Via 有衝突，就會有一條 External Edge (上圖綠線)
- 源自同個 Single Via 的 Double Via 之間，會有一條 Internal Edge (上圖黑線)
Heuristic for solving the MIS Problem – H2K
H2K 會迭代很多次，每次都從 Priority Queue 裡面選出前 k 個 via 組成的 subgraph，然後這個算出 subgraph 的 Maximal Independent Set。選好之後更新 Conflict Graph，把 這些 via 和他們的鄰居 via 通通刪掉，這樣就完成一次 iteration。
其中，Priority Queue 的 Priority 是由兩個數值決定的
- Feasible Number: 這個
Double Via源自的Single Via有多少個Feasible Candidate Via- 1 (去掉自己) - Degree: 這個
Double Via有多少條 Edge
Feasible Number 和 Degree 越小，Priority 越高，因為去掉它比較不會影響其他 via 的選擇，有機會選到更多的 Double Via。
Example

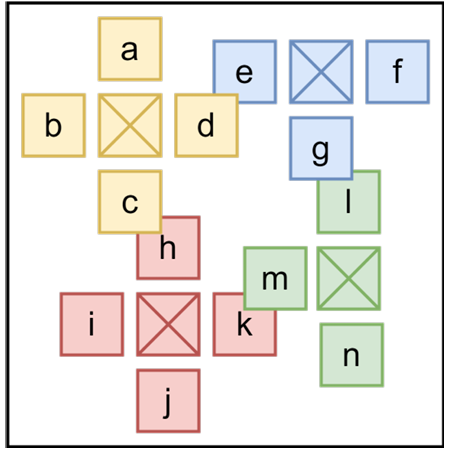

我有一個這樣的設計

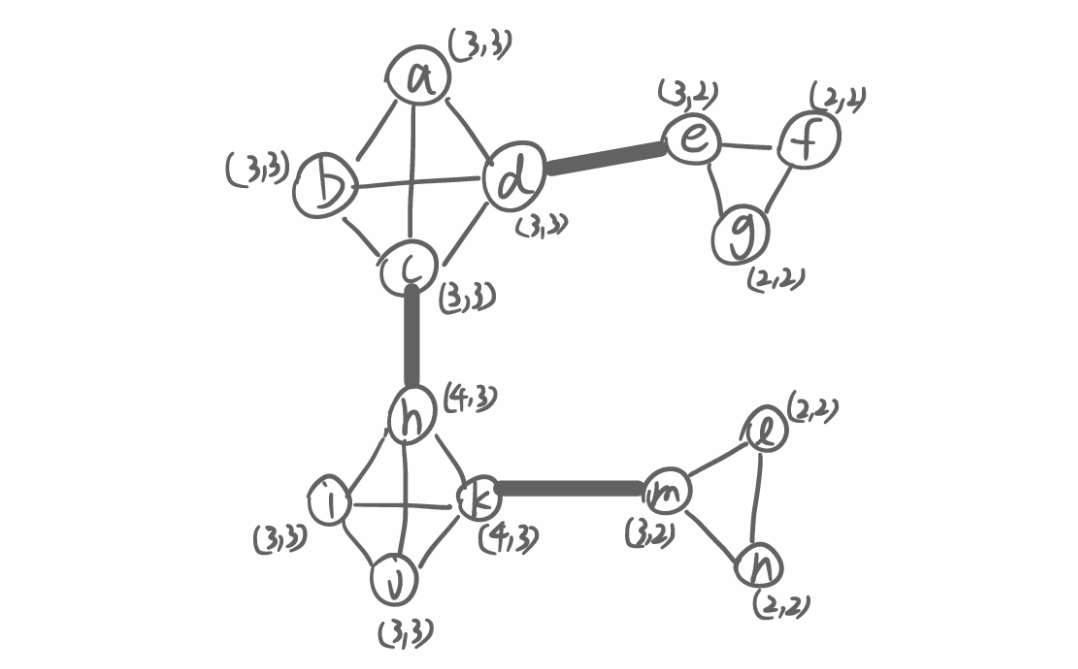

可以建構出這樣的 Conflict Graph
其中 Vertex 上的數字代表 (Degree, Feasible Number)，藉由這組數字來決定 Priority

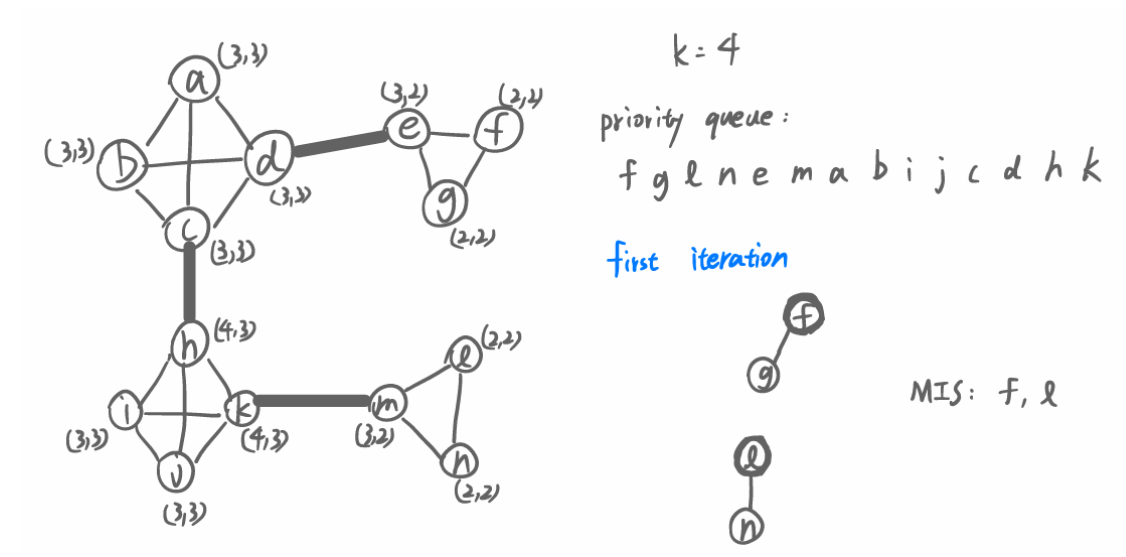

這邊假設 k = 4，取出前 4 個 via (f, g, l, n) 組成 subgraph，然後算出 MIS。

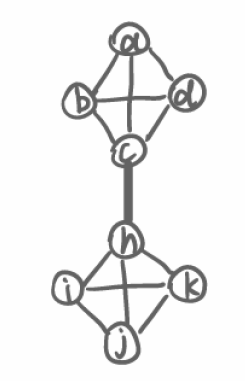

算出 MIS (f, l) 後，更新 Conflict Graph
這樣就完成一次 iteration。持續迭代直到 Conflict Graph 為空。

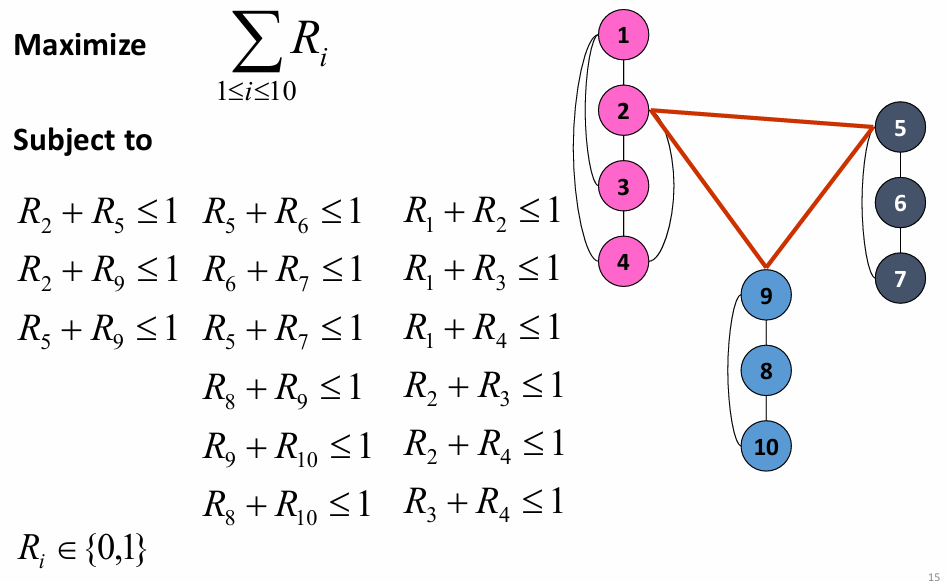

0-1 ILP approach to DVI (Integer Linear Programming)
把 DVI 問題轉換成受很多限制條件的 ILP 問題
直接硬解問題太難 (ILP 是 NP-Hard)，所以要先用其他方式簡化問題

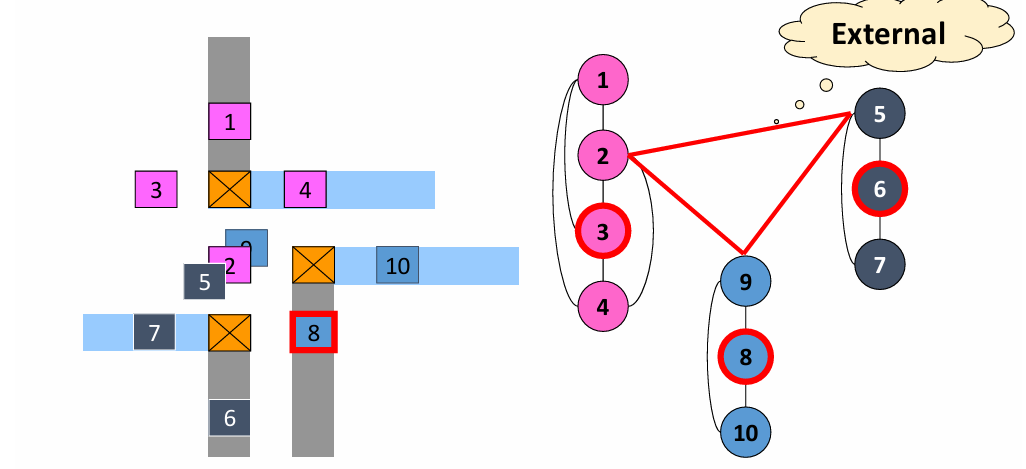

Pre-selection
盡量不要選碰到 External Edge 的 via，因為這樣會影響其他 via 的選擇
Connected Components
做完 Pre-selection 之後，可以想像會有很多獨立的 Subgraph，使用 DFS 把這些 Connected Components 找出來，每個 Connected Component 都是一個更小的 ILP 問題

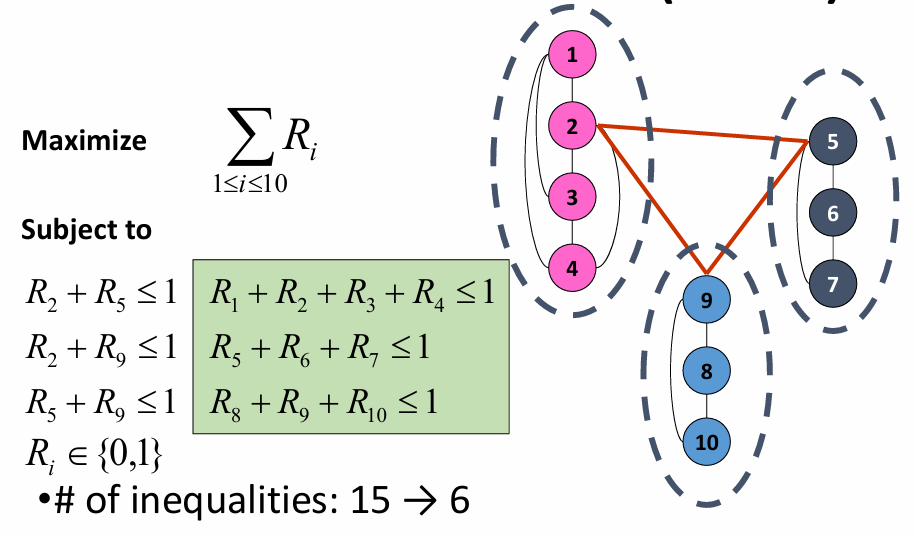

Reduction in Constraints
合併一些限制條件，讓 ILP 問題變得更簡單

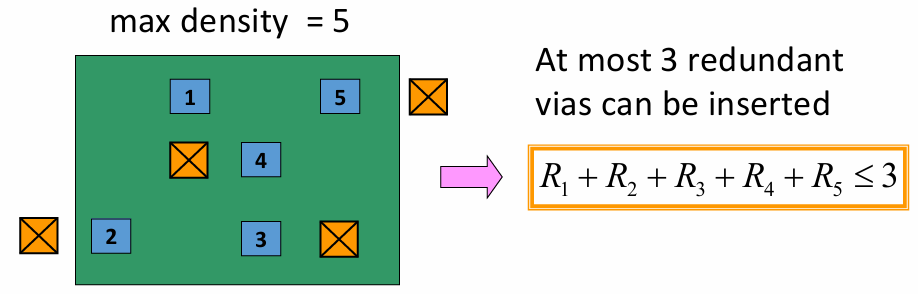

Via Density Constraint
在現實層面，因為 CMP (Chemical Mechanical Planarization) 的關係，每個區域內的 via 數量是有限制的，所以要多考慮 Via Density。
以剛剛的 0-1 ILP 問題為例，加上 Via Density Constraint 之後：
多了一個限制條件，讓每個區域內的 via 數量不能超過一定的數量

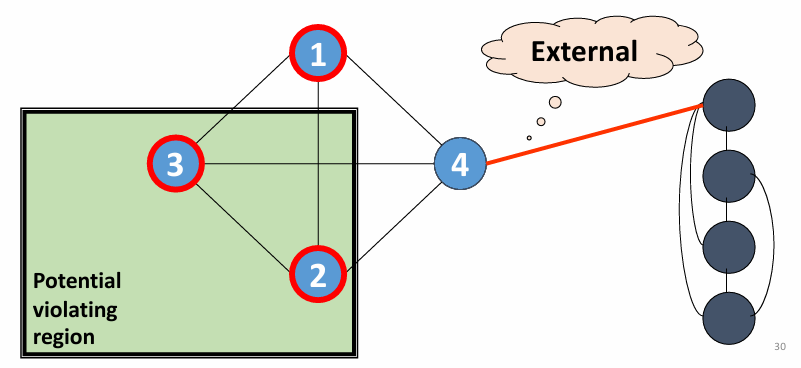

Pre-selection 時除了避免選到 External Edge 的 via，還要避免選到 Potential violating region 的 via

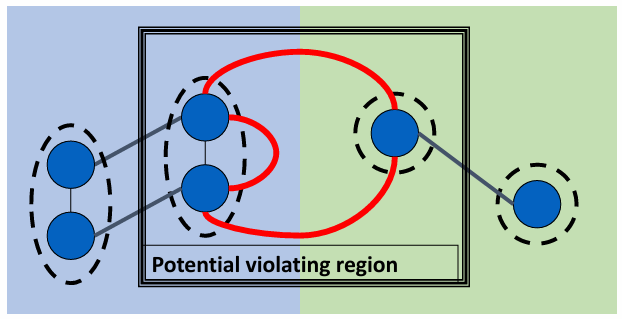

分割 Connected Components 時，不能把 Potential violating region 分開
